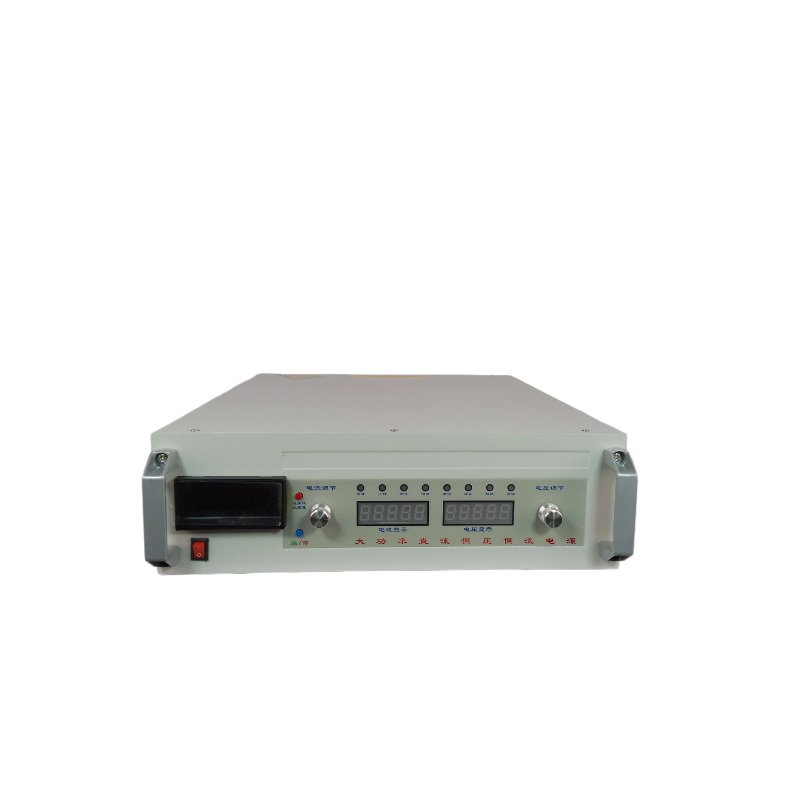

LX-9830系列電壓降測試儀詳情介紹

Lx-9830 series voltage drop tester



概述：Overview

采用恒流源系統，本機型分為交流機型和直流機型兩款，參照標準對接插件及電線束類產品的測試要求，也適用于具有類似特性之產品壓降的檢測，數顯壓降表，數顯電流表，.選購： 0.2級標準分流器校準.

適用范圍：Scope of application

1.插頭插銷與連接插頭引出線等類似接線口的電壓降.從而判斷接線口優劣.

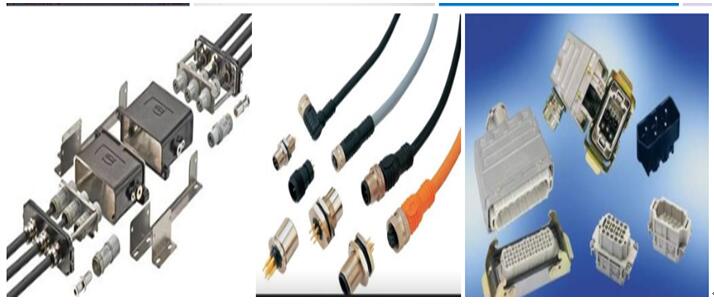

2.適用于測量開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品



各型號及參數列表

測量項目/型號 measurement items	LX-9830A	LX-9830B
恒流源（電流）選購其一 constant current source(current) choose one	DC:0~60 A	DC:0~100 A
	AC：0~60A	AC：0~100A
	電流分辨率：0.1A
電壓降范圍voltage drop range	0~500.0mV	0~999.9mV
	分辨率：0. 1mV
顯示方式display	四位半或三位半數顯表頭/ four bit or three bit digital display
電壓voltage	12V電壓為固定輸出，不可調節voltage for fixed output. not adjustable
輸入電源input power	AC220V+10%.50Hz
可選購標準件 optional standard parts	0.2級標準分流器75mv校準儀器；1）100A.75mv； 2）60A.75mv； 0.2 standard shunt 75mv calibration instrument
操作界面operation interface	中英文合一面板/ Chinese and English one panel
誤差errors	整機不確定性machine uncertain≤3%
環境要求 Environmental requirements	使用環境要求 Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH



線束、端子電壓降測試方法：

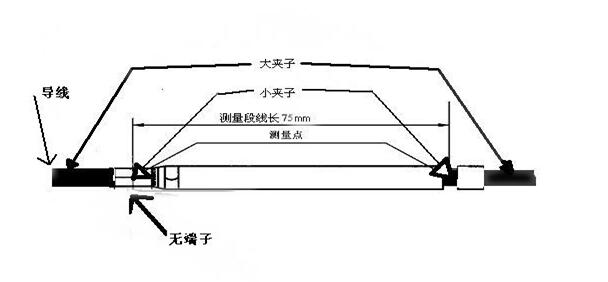

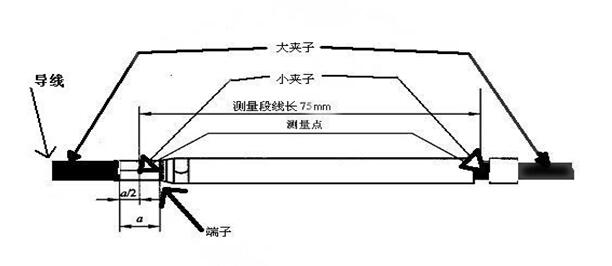

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。

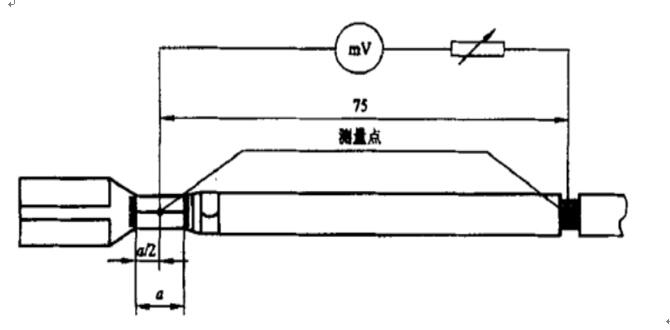

線束電壓降測試方法及步驟接線如圖2所示.

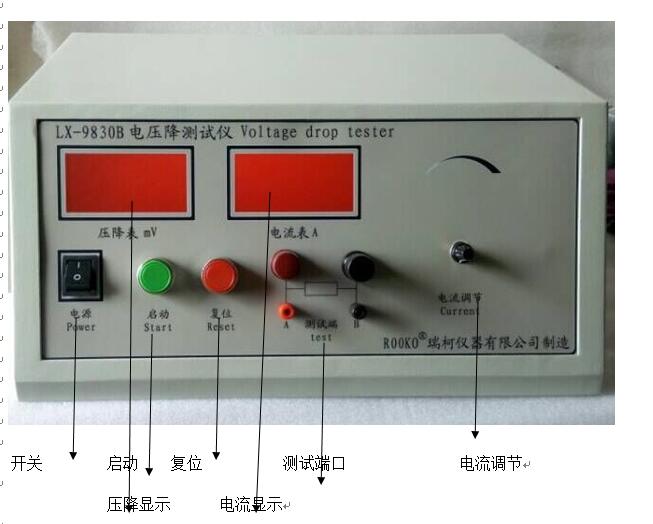

整機示意圖

操作流程及步驟：

1.     接通電源，開機

2.     設置好測試條件.

3.     將被測樣品固定于測試連接線上.

4.     .啟動測試

5.     獲得測試數據.

優點描述：

1.     PC軟件運行

2.     薄膜按鍵操控

3.     量程大電流

4.     精度測量

5.     多功能并存-電阻、壓降、溫升.

6.     穩定性，重復性

部分客戶案例：



煙臺朝永電子有限公司

成都華爾森環保有限公司

吳江市精鑫電子有限公司

深圳市恩慈電子有限公司

安徽睿聯汽車電子傳感器有限公司

樂清市泰克汽車配件有限公司

海門市華信五金有限公司

長春市正揚實業有限公司

上海艾因蒂克實業有限公司

重慶興達得譽科技有限公司

上海酷風汽車部件有限公司

廊坊市永旺汽車部件有限公司

重慶民康工貿有限公司

中山市信宜德精密機械有限公司

河南泛華電器有限公司

浙江明泰標準件有限公司

河北鴻泰方向盤有限公司

深圳新亞電子制程股份有限公司

無錫市華意德恒溫配件有限公司

北京北信創展自動技術有限公司

東莞市寶力東電子有限公司

麗水市泰克電子科技有限公司

百得利（寧波）電氣有限公司

中國人民解放軍第四七二三工廠

丹陽誼善車燈設備有限公司

山東陽谷電纜集團有限公司

常州浩全電氣科技有限公司

南京志凌汽車電器實業有限公司

上海池助汽車零部件有限公司

樂清市鋒劍電子器材廠

服務項目

1.質保：12個月，長期維護.

2.培訓：操作培訓：

電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件

3.保養和維護：

提供因知保養和維護文件、標識、表格 、保養提醒.

4.驗證文件：

3Q驗證文件、計量證書

5.擴展服務：

延保服務，樣品測試服務，后延服務，儀器租賃服務.

配套方案：

解決各材料狀態

--固態、液態、氣態、顆粒狀 電阻、電阻率、電導率測量

配套選擇方案：

絕緣材料表面和體積電阻率測試儀

FT-302電纜半導電屏蔽層電阻率測試儀

FT-300A系列材料電阻率測試儀

FT-320低阻材料電阻率測試儀

電壓降測試儀

瑞柯分享：



ROOKO瑞柯品牌

-------專注于新材料測量與分析儀器解決方案

----解決材料：

導體、半導體、絕緣材料常溫及高溫等環境下電性能分析.

----我們一直在做：

研發、生產、銷售研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服

務.

LX-9830系列電壓降測試儀視頻文件鏈接：
https://v.youku.com/v_show/id_XMTMyMTc3MjU4MA==.html?spm=a2hzp.8253869.0.0
