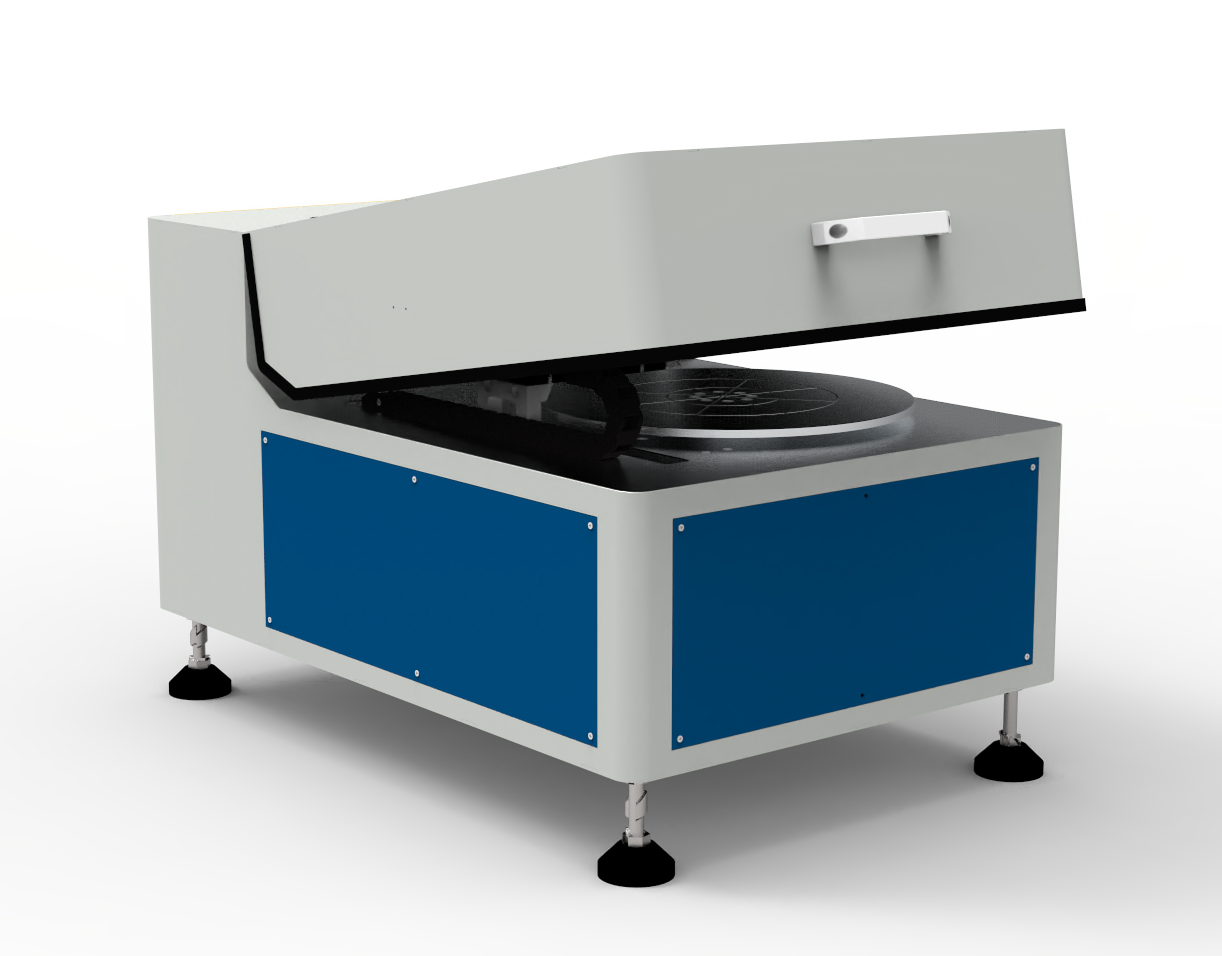

FT-3110B全自動四探針測試儀
發布時間： 2026-04-14 08:39:57 點擊： 719
FT-3110B全自動四探針測試儀
功能介紹Function Introduction
四點探針法、全自動化運行測量系統
PC軟件采集和數據處理、ASTM方法
自動正/負電流輸出，自動正/負電壓測量
測量電阻率、方塊電阻、厚度
可調探針壓力、測試點數、多種模式
顯示2D,3D掃描/數值圖、溫濕度值
提供標準校準電阻件、數據統計分析
適用范圍Scope of application
晶圓、非晶硅/微晶硅和半導體襯底電阻率測量；選擇性發射極擴散片；
表面鈍化片；交叉指樣PN結擴散片；新型電極設計，如電鍍銅電阻測量等；
|
規格型號 |
FT-3110B（可擴展） |
|
1.方塊電阻 |
10^-6～2×10^5Ω/□ |
|
2.電阻率 |
10-7～2×106Ω-cm |
|
3.測試電流 |
1A、100mA、10mA、1mA、100uA、10uA、1uA、0.1uA |
|
4.電阻精度 |
≤0.3%（標準電阻） |
|
5.PC軟件操作 |
PC軟件界面：電阻、電阻率、電導率、方阻、溫度、單位換算、電流、電壓、探針形狀、探針間距、厚度 、2D、3D圖譜、報表生成等 |
|
6.壓力范圍 |
探針壓力可調范圍：100-500g |
|
7.探針 |
鎢鋼材質，探針間距1mm；機械游移率：≤0.3%；其他規格可定制 |
|
8.載臺類型及尺寸選購 |
選購1:圓形載臺晶圓尺寸：2-12寸（6寸150mm，12寸300mm） 選購2：方片載臺尺寸：153mm*153mm范圍內定制規格 |
|
9.分析模式 |
單點、五點、九點、多點、直徑掃描、面掃描等模式的自動測試 |
|
10.重復性 |
單點重復性：重復性≤0.5% |
|
11.防護功能 |
具有限位量程和壓力保護;誤操作和急停防護;異常警報 |
|
12.電源 |
輸入: AC 220V±10%.50Hz， 功 耗：<600W |
半導體材料分析，鐵電材料，納米材料，太陽能電池，LCD，OLED，觸摸屏等.
參數資料technical data
標準配置外訂購明細
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
3310-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
3310-YPT-2 |
晶圓樣品臺 |
套 |
1 |
2寸;4寸;6寸;12寸選購 |
|
4 |
3310-06B |
四探針探頭 |
個 |
1 |
直線型 |
|
5 |
340-TTZ |
鍍金彈簧銅針4根 |
組 |
1 |
4根為一組 |
|
6 |
340-WTZ |
彈簧鎢針4根 |
組 |
1 |
4根為一組 |
|
7 |
3310-RJ |
分析軟件 |
套 |
1 |
|
|
8 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
9 |
3310-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
|
|
延保服務 |
年 |
1-3 |
|
