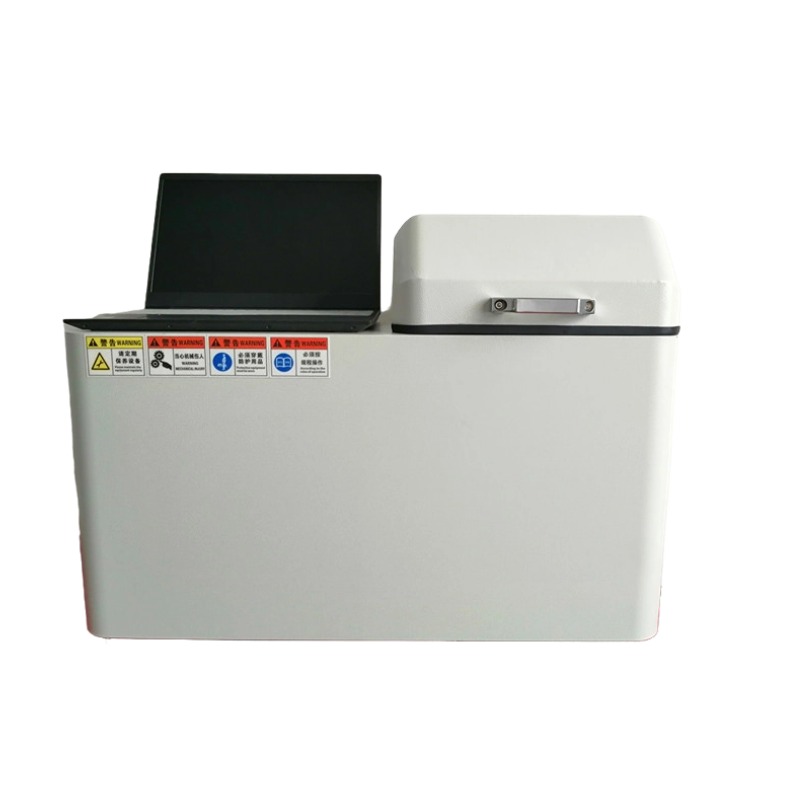

FT-5000系列多功能材料電阻率測試儀（自動型）
發布時間： 2024-04-29 16:14:39 點擊： 2278
FT-5000系列多功能材料電阻率測試儀（自動型）
一. 應用說明：
1. 在不同的壓力下描述導電材料的電性能變化關系,分析材料的體積電阻、接觸電阻、過渡電阻、電阻率和電導率等數據.
2. 增加環境溫度變化下,模擬描述材料在溫度,壓力/壓強/壓實密度的變化關系.
3. 配置不同的測量電極，固體材料的形變（如：壓縮，彎曲，斷裂等情況下）的電性能狀態，從而描述材料性能和壽命等相關性能指標.
4. 數據的對比分析,如常溫與其他溫度條件下曲線圖譜關系分析.
二.功能概述:
集成電路模塊； USB，232通訊接口，直流恒流源 ，四端法(體積電阻)或 四探針?lè)ǎǚ阶瑁幢砻娼佑|電阻）測量模式，采用PC軟件操作;曲線圖譜分析，過程數據分析，報表導出和管理等；
三、適用范圍：
適用于導電固體材料的性能研究，廣泛應用于企業品質檢測；研發部門，大中專院校；科研院所及質量檢測機構
四.參數資料
|
規格型號 |
FT-5000A |
FT-5000B |
FT-5000C |
FT-5000D |
|
1.方阻/電阻范圍 |
10-5～2×105Ω/□ |
10-6～2×105Ω/□ |
10-7～2×107Ω |
10-8～2×105Ω |
|
2.電阻率范圍 |
10-6～2×106Ω-cm |
10-7～2×107Ω-cm |
10-7～2×107Ω-cm |
10-8～2×105Ω-cm |
|
電導率范圍 |
5×10-6～106ms/cm |
5×10-7～107ms/cm |
5×10-7～107s/cm |
5 ×10-5～108s/cm |
|
3.測試電流范圍 |
0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA |
10μA，100μA，1mA，10mA，100 mA、1000mA |
1μA，10μA，100μA，1mA，10mA，1000mA |
0-10A，100uA |
|
4.電流精度 |
±0.1% |
|||
|
軟件界面
|
電阻、電阻率、方阻、溫度、單位切換、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、圖譜顯示，壓力設定，壓強，報表導出，波形刷新，時間設定，啟動、停止、運行 |
|||
|
6.測試方法 |
四探針?lè)ǎǚ阶?表面電阻） |
四端法（體積電阻） |
||
|
7.電極尺寸選購 |
1：壓力200kg和300kg電極大于或等于10mm-30mm； b. 壓力500kg和1000kg電極大于或等于20mm-50mm；樣品厚度0-25mm ；其他規格可以定制. |
|||
|
8. 壓力選購 |
a.200kg； b.300kg； c.500kg； d.1000kg |
|||
|
9. 電極材質 |
紫銅或合金銅 |
|||
|
10.電極形狀選購 |
依據不同的材料和測試要求配置不同的形狀的電極： 如：圓柱形，V形；方形等 |
|||
|
11. 樣品高度 |
樣品高度范圍：0.001-25.000mm，測量分辨率0.001mm，可測樣品壓縮厚度0.1mm |
|||
|
12. 恒壓時間： |
0-99.9s |
|||
|
13.溫度范圍選購 |
常溫-500度； |
|||
|
14. 標配標準件 |
a.標準校準電阻1個；b.標準高度校準件1個 |
|||
|
15. 測試方式 |
PC軟件操作 |
|||
|
16. 加壓方式 |
自動 |
|||
|
17.誤差： |
3%； 重復性誤差2%以內（平均性誤差，人為因數外） |
|||
|
18.工作電源: |
輸入: AC 220V±10% ,50Hz |
|||
|
19. 標配外選購 |
a.電腦和打印機依據客戶要求配置； b.計量證書1份 |
|||
