全自動四探針方阻/電阻率測試儀詳情介紹
發布時間： 2023-09-21 14:46:18 點擊： 740
全自動四探針方阻/電阻率測試儀詳情介紹

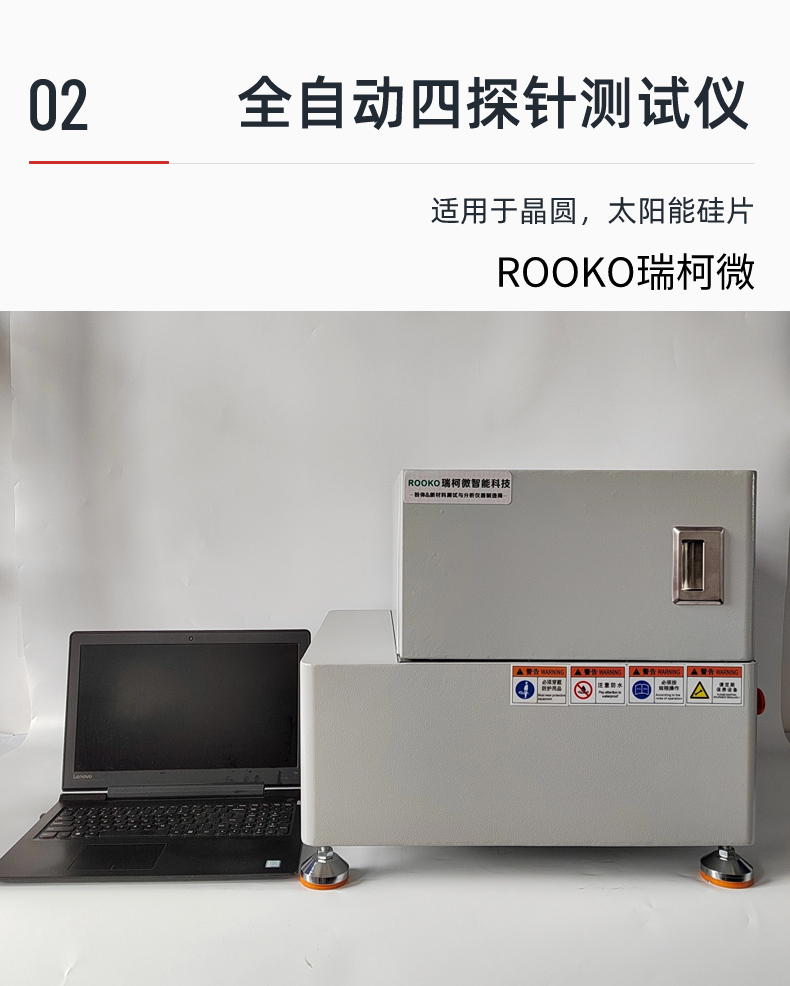

全自動四探針測試儀是一種用于測量材料電阻特性的儀器。它通常由四個探針組成，通過電腦控制探針的移動和測量，能夠自動完成對被測材料的電阻特性測量。
全自動四探針測試儀具有以下特點：
高精度：能夠測量較小的電阻值，達到較高的精度。
高效率：能夠快速測量大量材料，適合于大規模生產環境。
多樣性：可以根據不同的需求，選擇不同的測試模式和參數，適應不同的材料和工藝。
可靠性：具有較高的穩定性和耐用性，能夠長時間連續工作。
全自動四探針測試儀的主要用途：
全自動四探針測試儀廣泛應用于半導體、電子、新能源等領域，特別是在太陽能電池、半導體器件等材料的電阻特性測量和質量控制方面。
全自動四探針測試儀可以用于測量材料的電阻率或方阻，根據不同材料特性需要，配備不同的測試探頭。其主要用途如下：
晶圓、非晶硅/微晶硅和導電膜電阻率測量。
選擇性發射極擴散片、表面鈍化片、交叉指樣PN結擴散片等材料的電阻測量。
新電極設計，如電鍍銅電阻測量等。
半導體材料分析，包括鐵電材料、納米材料等。
太陽能電池、LCD、OLED、觸摸屏等電子產品的電阻測量。
全自動四探針測試儀的操作流程如下：
準備工作：檢查儀器外觀是否完好，準備好測試樣品和探頭。
接線方法：將四個探頭分別連接到電流源和電壓表上，兩個探頭作為電流探頭，另外兩個探頭作為電壓探頭。
測量參數設置：根據實際情況，調整相應的測量參數，包括電流大小、采樣時間、溫度等。
樣品放置：將待測樣品放置于測試臺上，并將四個探頭分別接觸樣品表面。
啟動電流源：啟動電流源，施加恒定電流。
電壓測量：通過電壓表測量兩組電極之間的電壓差，并記錄下來。
數據處理：對測量數據進行處理，如去除異常值、平均化等，然后計算出樣品的電阻率。
結果分析：對測量結果進行分析和比較，與標準值進行比對，判斷測試誤差和可靠性等問題。
需要注意的是，在操作全自動四探針測試儀時需要按照相應的操作規程和技術規范進行操作，注意接線、設置參數、采集數據等方面的細節問題。在完成測量后，還需要對數據進行處理和分析，以保證測試結果的準確和可信度。
